BZD-新磁芯結構在電子變壓器中的應用

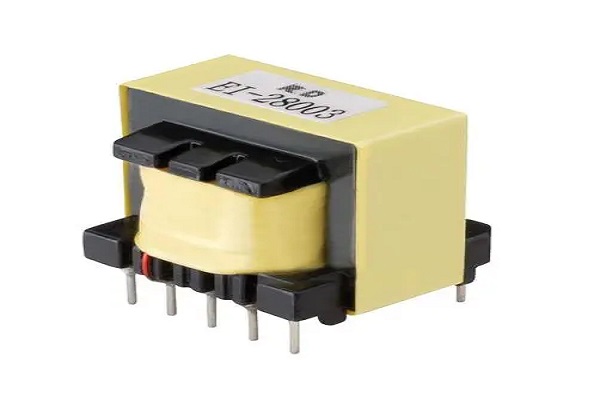

來源：小編 作者：小編 瀏覽 次 時間：2022-05-19電子變壓器中的軟磁材料，根據上面的分析，在工頻及中頻范圍內主要采用硅鋼，在高頻范圍內主要采用軟磁鐵氧體?，F在硅鋼遇到非晶納米晶合金的挑戰，軟磁鐵氧體既遇到非晶納米晶合金的挑戰，又遇到軟磁復合材料的競爭。在挑戰和競爭中，不但使新軟磁材料迅速發展，也使硅鋼和軟磁鐵氧體得到發展。新發展起來的軟磁材料在電子變壓器中的應用，使電子變壓器的性能提高，成本下降。而且也使電源技術在向短、小、輕、薄的變革中遇到的難點——磁性元件小型化問題逐步得到解決。
新磁芯結構在電子變壓器中的應用：
1、搭接式卷繞磁芯
搭接式卷繞磁芯最早用于非晶合金配電變壓器。它既有卷繞磁芯優點，激磁電流小，空載損耗低，又可以打開裝卸線圈，消除一般卷繞磁芯的缺點，不需要用專用繞線機繞制線圈，生產效率提高，線圈出現問題時也便于更換和維修?，F有3%取向硅鋼的厚度已減薄到0.23mm和0.27mm，用它們制造搭接式卷繞磁芯比非晶合金更容易。因此，搭接式卷繞磁芯有可能用于500VA以上的硅鋼電源變壓器，尤其是大容量整流電源和不停電電源中的硅鋼電源變壓器。
2、立體三角形磁芯
立體布置的三角形三相磁芯，現在正在國內風行。最早出現立體三角形磁芯可追溯到20世紀30年代，但是，由于磁芯需要特殊剪切加工，線圈需要專用繞線機繞制，而未能推廣應用?，F在可以用計算機控制磁芯剪切加工，已經有專用繞線機繞線。國內有5—6家企業在申請立體三角形磁芯變壓器的專利。立體布置的三角形三相磁芯與平面布置的三柱式三相磁芯相比，磁通分布均勻，不會出現局部飽和，激磁電流和磁通的對稱性好。問題是各個柱的截面要形成接近圓形相當困難，繞組平均匝長增加，負載損耗也會增加?？捎糜?0kVA以上的大型變壓器。
3、正交形磁芯
把C型磁芯的一半旋轉90°，再接合在一起，就形成正交形磁芯?？梢杂弥绷骺刂评@組控制正交形磁芯的電感。日本索尼公司已經用軟磁鐵氧體制成這種磁芯，叫SX形磁芯，并且已經用于各種電視機的開關電源，作為驅動變壓器，控制它的電感，使電路出現電壓諧振或者電流諧振，而實現軟開關條件。日本東北大學和東北電力公司已經用硅鋼制成這種磁芯，用于功率補償器和移相器，控制電力系統的有功和無功功率。與晶閘管功率補償器和移相器相比，具有高次諧波少，電磁干擾小，控制電路簡單等特點。
4、磁性液體磁芯
有人曾設想過，用注塑機加工變壓器磁芯，可以避免硅鋼磁芯沖片，熱處理，疊片，組裝等多道工序。現在正在開發磁性液體磁芯可以實現這種設想，用工程塑料做成磁芯外殼，中間注入磁性液體，表面再用磁性片封住。這樣，大量生產的中小型電源變壓器的加工效率可以顯著提高，使成本降低，與疊片式硅鋼磁芯相比具有明顯的優勢。
電子變壓器在電源技術中起著重要作用。電源技術要求電子變壓器能適應外界使用條件，減少電磁干擾;完成功率傳送，電壓變換，絕緣隔離和紋波抑制等功能;提高效率，降低成本。新軟磁材料和新磁芯結構在電子變壓器中的應用，不但推動了電子變壓器的發展，而且也推動了電源技術的發展。各種新的動態值得注意。
